浣腸器がますます高度化し、臨床や在宅ケア環境に組み込まれるにつれて、その電源システムの設計はこれまで以上に重要になっています。電源アダプタの設計が不十分だと、電磁干渉（EMI）が発生したり、安全上のリスクが生じたり、システムの寿命が短くなったりする可能性があります。この記事では、電磁両立性（EMC）から漏電保護に至るまで、浣腸器の電源設計における重要な検討事項を深く掘り下げ、技術規格、実際の応用上の課題、設計最適化戦略について説明します。
1. はじめに 医療機器における電源アダプタの役割

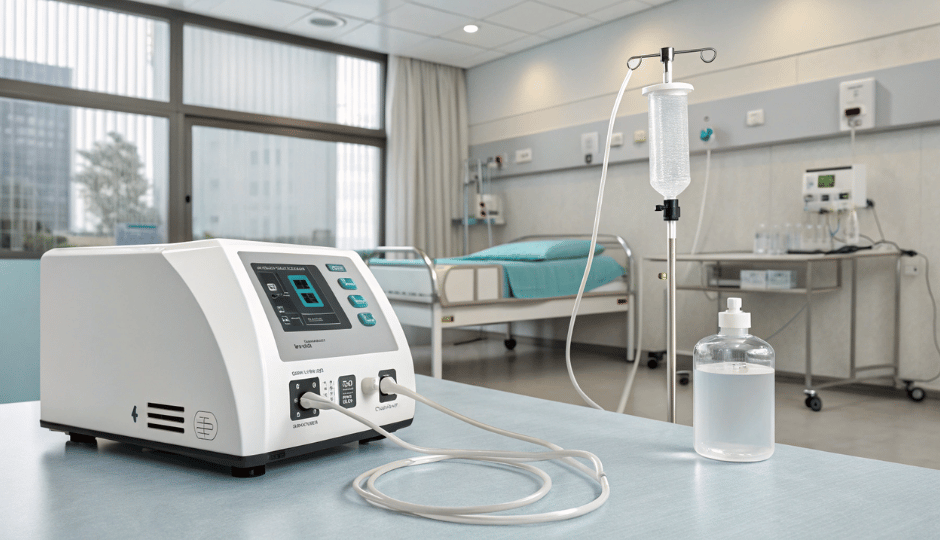

浣腸器は、機能的には比較的単純であるが、患者と密接に接触するため、厳格な安全性、信頼性、および衛生要件に従わなければならない。外部電源装置（PSU）は、一般的にスイッチング電源アダプタであり、その役割は極めて重要である：
2. 浣腸器における電磁両立性（EMC）の理解
2.1 EMCとは？
電磁両立性とは、他のシステムに干渉をもたらすことなく、その電磁環境で正しく機能する機器の能力を指す。
2.2 なぜ医療環境ではEMCが重要なのか？
- 他の医療機器との干渉： 病院には繊細な診断機器や治療機器がたくさんあります。
- コンプライアンス要件： IEC 60601-1-2などの規格では、医療機器のEMC閾値が義務付けられています。
- 患者の安全： 高周波スイッチングノイズは、患者のモニタリングシステムを混乱させる可能性がある。
2.3 EMC準拠のための設計戦略

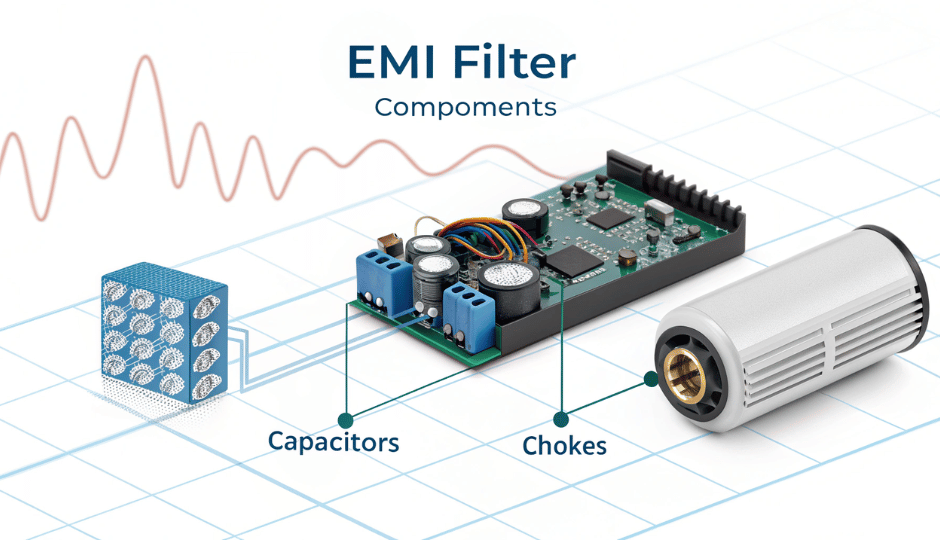

- フェライトビーズ、コモンモードチョーク、EMIフィルターの使用
- アダプタとケーブル用のシールド付きエンクロージャ
- 最適化されたPCBレイアウトにより、ループエリアを削減し、放射エミッションを最小化
- 無響室でのコンプライアンス試験
3. 漏れ電流： 水分の多いアプリケーションにおけるリスク管理
3.1 漏れ電流とは何ですか？
漏れ電流とは、機器の絶縁体や保護接地を通して意図しない電流が流れることである。医療機器においては、安全上の重大な問題となる。
3.2 なぜ浣腸器の漏水防止が重要なのか？
- 浣腸器は水源の近くで作動することが多い。
- 患者は導電性の表面に接触する可能性がある。
- わずかな漏れ電流でも、不快感や害をもたらす可能性がある。
3.3 医療基準と制限
IEC 60601-1によると、タイプBFの適用部品の漏れ電流は、以下の値を超えてはならない：
- 通常の状態：≤ 100 µA
- 単一故障条件：≤ 500 µA
3.4 緩和戦略
- 二重または強化絶縁
- 医療グレードの定格を持つ高品質のYコンデンサ
- 寄生容量の少ないトランス設計
- 適切な沿面/クリアランス距離による接地絶縁
4. 絶縁と断熱の要件
4.1 ガルバニック絶縁の重要性
- AC電源と患者接触回路間のDCパスを防止
- 電源サージやアースループ時の安全性を確保
4.2 医療グレードの隔離規格
- 入出力間最低2xMOPP（患者保護手段
- 絶縁電圧：通常4,000～5,000 V AC
- QC手順中の絶縁耐力試験
5. 安全認証と規制遵守

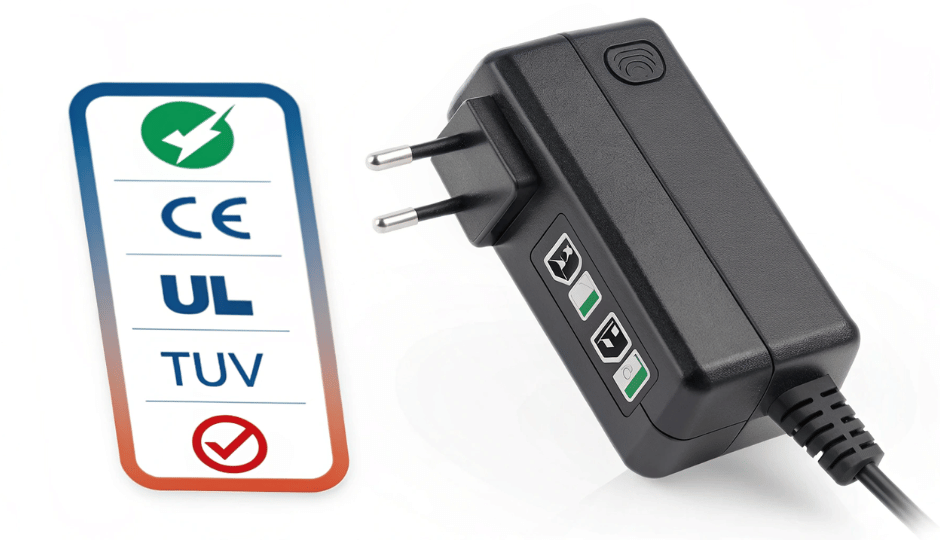

5.1 世界の医療用電源アダプター認証
- UL 60601-1（米国）
- EN 60601-1（ヨーロッパ）
- CSA C22.2 No.60601-1（カナダ）
- 国際認証CBスキーム
5.2 主要文書と報告書
- EMC試験報告書
- 安全性試験報告書（ハイポット、絶縁抵抗）
- リスク管理ファイル（ISO 14971による）
5.3 ラベリングとトレーサビリティ
- 電圧/電流定格の明確なマーキング
- 製品のトレーサビリティのためのシリアル番号
- アダプターケースの警告ラベル
6. 環境と耐久性への配慮
6.1 熱性能
浣腸器は長時間稼働することが多い。電源が必要である：
- 全負荷時の過熱を避ける
- 効率的なトポロジーを使用する（フライバック、LLC共振など）
- 温度保護機能を組み込む
6.2 IP定格と侵入保護
使用方法によっては
浣腸器の電源アダプタは、IPX1～IPX4等級が必要な場合がある。
密閉コネクタを使用した防滴または防水エンクロージャ
6.3 長期信頼性
工業用コンデンサ（105℃以上、長寿命）
サージ保護（TVSダイオード、MOV）
湿気による損傷を防ぐコンフォーマルコーティング
7. 電源要件とアダプターの選択
7.1 定格出力
一般的な浣腸器は、その機器にもよるが、12W～60Wの電力を必要とする：
モーター/ポンプのサイズ
発熱体
ユーザーインターフェース/ディスプレイ
7.2 出力電圧規格
一般的な電圧
DC12V
DC24V
7.3 コネクタのタイプと極性
- 誤ってプラグが抜けるのを防ぐ安全なロック式コネクター
- ポジティブセンター付き標準バレルプラグ
8. 外部電源アダプターを使うメリット
8.1 設計モジュール性
- 交換やアップグレードが容易
- 簡素化された内部エレクトロニクス・レイアウト
8.2 熱応力の低減
- 熱を外部に放散
- デバイスの寿命を延ばす
8.3 より容易なグローバル認証
- 外部アダプターは個別に認証可能
- 製品再設計のコストと時間を削減
9. 医療用電源設計の新潮流
9.1 GaNベースのアダプター
- 高効率
- 小型化
- 優れた熱性能
9.2 スマート電源
- 内蔵診断機能
- 通信インターフェース（UART、I²Cなど）
- 予知保全のための遠隔監視
9.3 環境に配慮したデザイン
- RoHS、REACH対応
- エネルギー効率基準（DoE Level VI、EU CoC Tier 2）
10. 結論 安全性とパフォーマンスの最適化
浣腸器用電源アダプタの設計は、市販のPSUを選択する以上のものです。医療安全、EMI制御、漏電管理、および法規制への準拠を深く理解する必要があります。最初からEMC、絶縁、漏電保護を優先することで、メーカーはより安全で長持ちし、グローバルに準拠した製品を確保することができます。
用語集
- EMC：電磁両立性
- EMI：電磁干渉
- PSU 電源ユニット
- BFタイプ ボディフローティング応用部品
- MOPP：患者保護手段
- UL/EN/IEC/CSA： 安全規格機関および認証
参考文献
- IEC 60601-1：医用電気機器-基本安全及び基本性能に関する一般要求事項
- IEC 60601-1-2： EMC要求事項
- ISO 14971： 医療機器へのリスクマネジメントの適用
